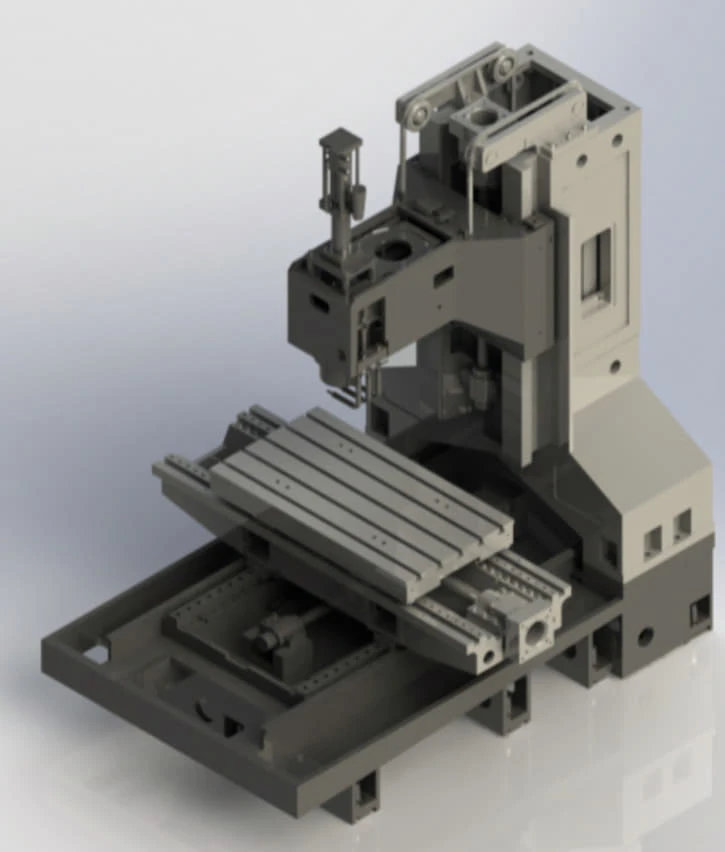

Datorită designului său excelent al structurii mecanice și configurației de-componentă de înaltă calitate, cadrele Box way VMC oferă avantaje unice în ceea ce privește tăierea grele-, prelucrarea de înaltă-precizie și funcționarea stabilă.

Cadrele VMC cu model cu un design tradițional dovedit, această mașină oferă o precizie ridicată și o performanță stabilă pentru aplicațiile de tăiere cu sarcini grele-.

Este utilizat pe scară largă în fabricarea matrițelor și prelucrarea pieselor.

Este utilizat pe scară largă în fabricarea matrițelor și prelucrarea pieselor unde se aplică cerințe stricte în ceea ce privește precizia și rigiditatea prelucrarii. Avantajele pieselor mecanice provin din selecția atentă a materialului și prelucrarea precisă a fiecărei componente de bază.

Turnare de înaltă rigiditate

Ramele sunt realizate din piese turnate GG30, prelucrate cu grijă prin turnare cu nisip de rășină și un model din lemn.

Piese de bază importate-la nivel superior

• Șuruburi cu bile: Se folosesc șuruburi cu bile importate de la mărci de renume internațional precum PMI și THK.

• Rulmenți: sunt utilizați rulmenți importați de-marcă de top, cum ar fi FAG, NSK și NTN.

• Cuplaje: sunt utilizate cuplaje importate, cum ar fi R+W.

• Cilindru de rapel

Ghidaj cutie de precizie: îmbunătățirea preciziei mișcării și rezistenței la uzură

Căile de ghidare a cutiei cu trei axe X, Y și Z ale cadrelor sunt supuse unui proces de călire și măcinare, sunt acoperite cu Turcite-B și apoi sunt răzuite cu precizie.

Ax{0}}de înaltă precizie importat

Oferiți o selecție de arbori cu diferite viteze de rotație, cum ar fi arbori CTS, arbori cu-curea și arbori cu antrenare directă-, pentru a satisface diferite cerințe de prelucrare.

Protecție și lubrifiere cuprinzătoare

• Capac de protecție telescopic: Axele X, Y și Z sunt toate echipate cu capace telescopice de protecție din oțel inoxidabil de la mărci precum Keyarrow.

• Sistem central de ungere automată: Mașina este echipată cu un sistem central de ungere automată.

Sistemul de contrabalansare a axei Z-: asigură stabilitatea prelucrarii pe verticală

Axa Z-a mașinii este echipată cu un sistem de contrabalansare care poate compensa eficient greutatea axei Z-în sine, precum și pe cea a axului și a sculelor.

Specificații	Unitate	1060	1060B	1270	1380	1580	1890B
Capacitate
X călătorie	mm	1000	1000	1200	1300	1500	1800
Y călătorie	mm	600	600	700	800	800	900
Z călătorie	mm	600	600	600	700	700	800
Centrul axului către glisiera coloanei	mm	600	655	785	850	810	950
Nasul axului la masa de lucru	mm	180-780	180-780	150-750	100-800	170-870	160-960
Masa de lucru
Dimensiunea mesei	mm	600×1300	600×1300	700x1360	1400X800	1700X800	2000X900
T-slot(NR.-Dimensiune×Distanță)	mm	5-18×120	5-18×120	5-18×152.5	5-18×152.5	5-22×135	5-22×165
Max. Încărca	kg	800	800	1000	1200	1500	1600
Ax
Conic al axului / Dia.		BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Max. Viteză	rpm	8000	8000	8000	8000	8000	8000
Puterea motorului axului Recomandat	Kw	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	18.5/22
Hrănire
X șurub cu bile	mm/mm	40/10	40/10	50/10	50/10	55/12	55/12
șurub cu bile Y	mm/mm	40/10	40/10	50/10	50/10	55/12	55/12
Șurub cu bile Z	mm/mm	40/10	40/10	50/12	50/10	50/10	55/12
Ghid X	/	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie
Ghid Y	/	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie
Ghid Z	/	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie	mod cutie
X/Y/Z Viteză rapidă	m/min	14/14/16	14/14/16	10/10/12	16/16/14	10/10/12	14/14/14
Unitatea X		direct	direct	direct	direct	direct	direct
Unitatea Y		direct	direct	direct	direct	direct	direct
Unitatea Z		direct	direct	direct	direct	direct	direct
Cuplul motor X/Y/Z Recomandat	NM	14/16/16	14/16/16	16/20/20	24/26/26	24/26/26	26/30/30
Alte
Greutatea mașinii	kg	5500	5800	7500	7500	10000	11000
